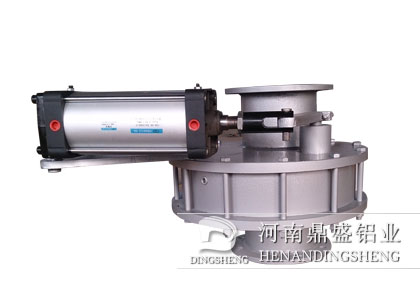

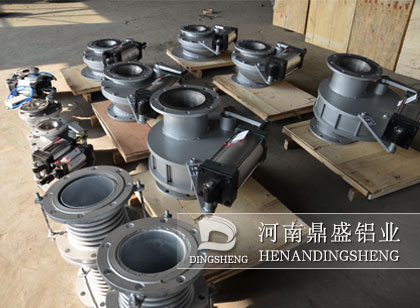

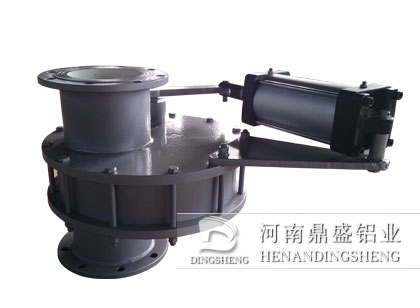

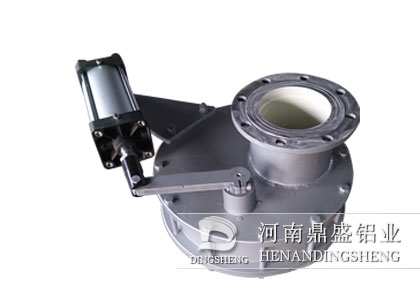

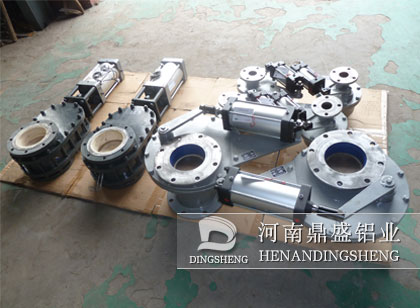

旋轉式陶瓷出料閥

【產品型號】:DSPC旋轉式陶瓷耐磨出料閥
【生產能力】:500米/秒
【應用領域】:礦山、發電、造紙、石化
DSPC旋轉式陶瓷耐磨出料閥是我公司的產品，在電廠的輸灰系統中有著應用，DSPC旋轉式陶瓷出料閥采用彈簧頂起密封模式，閥門啟動負荷小，卡灰及結灰現象少，維護少。

旋轉式陶瓷出料閥相關文章

產品介紹
工作環境
工作原理
性能特點
技術參數

產品介紹

DSPC旋轉式陶瓷耐磨出料閥是我公司的產品，在電廠的輸灰系統中有著應用，DSPC旋轉式陶瓷出料閥采用彈簧頂起密封模式，閥門啟動負荷小，卡灰及結灰現象少，維護少。

工作環境

DSPC旋轉式陶瓷出料閥適用于發電廠干灰系統、倉泵進料輸送，也可適用于礦山、造紙、化工等各類干粉塵等介質在管道上作啟閉之用。

工作原理

DSPC旋轉式陶瓷出料閥原理為：當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并防止顆粒介質進入。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用。此閥門為雙閘板雙密封的形式，所有的這些特點，使得這種閥門可以在火力發電廠輸灰系統等適用場合使用。

性能特點

DSPC旋轉式陶瓷出料閥采用工程復合陶瓷做閥門密封，經過靜態試驗。旋轉式陶瓷出料閥在啟閉過程中有拋光自潔功能，啟閉靈活。采用旋轉式開關原理，轉軸密封材料我公司自己組合。閥門開關在頂部水平運動，閥板與擺動板之間裝有工程磨具彈簧，在壓力作用下閥板與閥蓋上面始終處于緊密結合狀態。閘板和閘桿結構設計使得閥門關閉的過程中，閥板自旋。這樣就實現了閥板同閥座的自吻合密封和閥板的均勻磨損，在具有研磨性物料的介質中可實現使用，啟閉靈活。腔體的流線型設計，是適用于倉泵或省煤器、電除塵的使用。

技術參數

工作壓力：0.1-1.0MPa
供氣壓力：0.4-0.6MPa

適用溫度：-40℃-320℃

密封試驗：1.0MPa

公稱通經：DN50-DN250

安裝尺寸：依現場尺寸定制。
