DS-LG氣力提升泵
【應用領域】:干燥粉狀物輸送

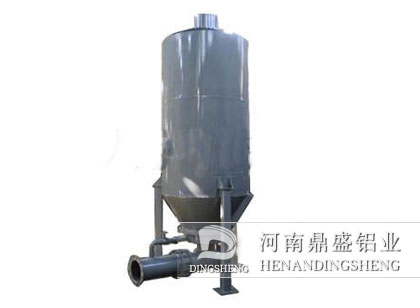

DS-LG型氣力提升泵是一種垂直提升用的氣力輸送設備。
氣力提升泵相關文章
-
產品介紹DS-LG型氣力提升泵是一種垂直提升用的氣力輸送設備。
工作環境DS-LG氣力提升泵應用在粉體輸送設備。

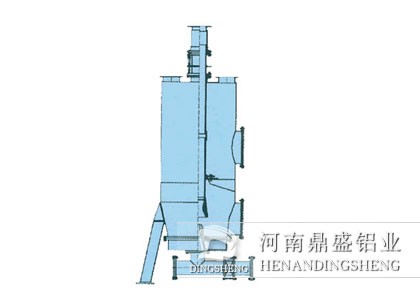

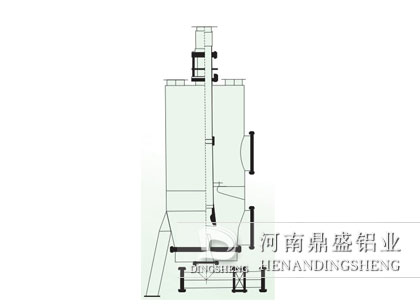

工作原理氣力提升泵相當于一臺低壓流態化倉罐，氣力提升泵的上部為泵體，下部為氣化室，中間隔有多孔透氣板。一次風出口裝有噴嘴，對準輸料管：輸料管下部出口裝有膨脹倉，二次風與氣化室相連，透過透氣層，將灰吹起形成癱態化狀態;輸送的物料隨來自噴嘴的壓縮空氣流通過提升管向上輸送。其風量由球閥來調節，氣源由羅茨風機供給。 打開氣源閥門給氣力提升泵進風管供氣，同時調節流化氣風管上的球閥，使物料在提升泵下部的流化倉內充分流化，這時當供給進風管的氣源壓力達到額定值時，由噴嘴高速噴出的空氣流產生的牽引力引導已被流化的粉狀物料沿著泵體中心的輸送管及外接的管道提升至所需高度。
性能特點氣力提升泵是一種垂直提升用的氣力輸送設備。 氣力提升泵輸送系統主要由泵體，輸送管道及氣源三部分組成。
技術參數規格
DS-LG-DN800
DS-LG-DN1000
DS-LG-DN1250
DS-LG-DN1400
DS-LG-DN1600
泵體內直徑
d=φ800
d=φ1000
d=φ1250
d=φ1400
d=φ1600
進料管規格
φ219×6
φ273×6.5
φ325×8
φ283
φ384
出料管規格
φ159×4.5
φ219×6
φ325×8
φ283
φ384
大輸送能力
22t/h
50t/h
80t/h
85t/h
125～170t/h
大提升高度
空氣需求量
30～
140～
風機壓力
0.06Mpa
0.06Mpa
0.06Mpa
0.06Mpa
0.06Mpa
物料高溫度
<
<
<
<
<
物料含水量
<1%
<1%
<1%
<1%
<1%
設備總高
H=
H=
H=
H=
H=
設備總重
安裝尺寸
φ800-3×M20
φ1000-3×M20
φ1250-3×M20
φ1400-3×M20
φ1600-3×M20
- DS-LG氣力提升泵應用在粉體輸送設備。
- 氣力提升泵相當于一臺低壓流態化倉罐，氣力提升泵的上部為泵體，下部為氣化室，中間隔有多孔透氣板。一次風出口裝有噴嘴，對準輸料管：輸料管下部出口裝有膨脹倉，二次風與氣化室相連，透過透氣層，將灰吹起形成癱態化狀態;輸送的物料隨來自噴嘴的壓縮空氣流通過提升管向上輸送。其風量由球閥來調節，氣源由羅茨風機供給。 打開氣源閥門給氣力提升泵進風管供氣，同時調節流化氣風管上的球閥，使物料在提升泵下部的流化倉內充分流化，這時當供給進風管的氣源壓力達到額定值時，由噴嘴高速噴出的空氣流產生的牽引力引導已被流化的粉狀物料沿著泵體中心的輸送管及外接的管道提升至所需高度。
- 氣力提升泵是一種垂直提升用的氣力輸送設備。 氣力提升泵輸送系統主要由泵體，輸送管道及氣源三部分組成。
-
